Datalogger CO2, teploty a vlhkosti - TR-76Ui

kategorie:
Dataloggery > USB a sériové (řada TR-7)

Datalogger CO2, teploty a vlhkosti - TR-76Ui

Záznamové zařízení TR-76Ui je tříkanálový datalogger pro záznam teploty, vlhkosti a koncentrace CO2 (kysličník uhličitý, oxid uhličitý, carbon dioxode).
Dodaný software umožňuje uživateli stáhnout data zaznamenaná dataloggerem TR-76Ui do počítace přes USB připojení, přičemž je možné data ze všech tří kanálů současně zobrazit v grafu nebo v tabulkové formě.

Produkt je kompletní balíček, který obsahuje jednotku dataloggeru, čidlo, software, USB kabel, baterie a napájecí adaptér. V nabídce jsou dva typy balíčků s různými čidly teploty a vlhkosti, takže si můžete vybrat v závislosti na požadovaném rozsahu a přesnosti měření.

Pomocí kolektoru dat TR-57DCi (prodává se samostatně), je možné ukládat naměřená data z TR-76Ui přes infračervené rozhraní a okamžitě na místě kontrolovat naměřené údaje.

Tento všestranný datalogger může být použit v široké řadě aplikací od osobního použití po obchodní účely, pro měření domácího prostředí, měření CO2 v širokém rozmezí v kancelářích a dalších budovách a/nebo pro energeticky úsporná opatření v oborech větrání a kontroly klimatizací.
S využitím externího kontaktu je možné automaticky spínat např. ventilační systém, alarm apod.

Příklady aplikací

  • Řízení koncentrace CO2, teploty a vlhkosti ve školách: od mateřských škol po univerzity
  • Pro domácí a kancelářské využití v řízení koncentrace CO2, teploty a vlhkosti
  • Pro energeticky úsporná opatření jako jsou kontroly větrání a klimatizaci
  • Pro výzkumné studie z oblasti fotosyntézy a růstu rostlin
  • Pro kontrolu klimatu v nemocničním prostředí
  • Pro odhady kapacity ventilace
  • Pro kontrolu ventilace skleníků
  • Kdekoliv, kde se dá očekávat tvorba zvýšeného množství CO2, jako jsou haly, koridory, čekárny, nádraží, nástupové plochy, kina, divadla, hudební sály apod.



Volba čidla teploty/vlhkosti

Standardní balení TR-76Ui obsahuje čidlo teploty/vlhkosti THA-3001, zatímco TR-76Ui-H s vysokou přesností obsahuje čidlo teploty/vlhkosti HHA-3151.

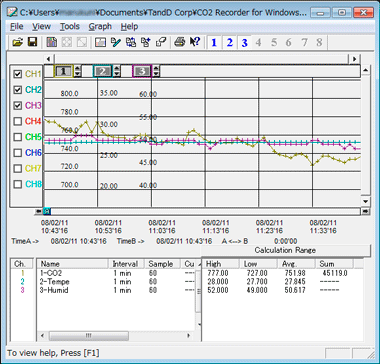

Současné zobrazení třech měřených položek v jednom grafu

Zaznamenané údaje stažené z dataloggeru TR-76Ui lze snadno zobrazit v grafu s více měřítky, takže jsou naměřené hodnoty koncentrace CO2, teploty i vlhkosti snadno čitelné.

Přímo v grafu také vidíte nejmenší, největší a střední hodnotu zvoleného časového úseku.

Velká kapacita paměti: 8000 datových sad

Jedna datová sada se skládá z naměřených hodnot ze všech třech kanálů: koncentrace CO2, teplota a vlhkost. K dispozici je 15 intervalů měření (od 1 sekundy až do 60 minut). Při nejdelším záznamovém intervalu 60 minut může záznam nepřetržitě pokračovat až po dobu jednoho roku.

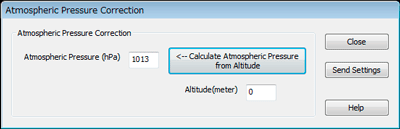

Funkce korekce na atmosférický tlak

Pomocí funkce korekce atmosférického tlaku můžete v programu spočítat atmosférický tlak podle aktuální nadmořské výšky. A pomocí korekčního faktoru pro atmosférický tlak v místě měření dosáhnete ještě přesnějšího měření koncentrace CO2.


Zobrazení všech třech aktuálních hodnot na velkém LCD displeji

Koncentrace CO2, teplota i vlhkost se zobrazují na velkém snadno čitelném LCD displeji.

Zatímco hodnota CO2 se zobrazuje vždy, teplota a vlhkost se mohou střídavě přepínat nebo může být zobrazena jen teplota nebo jen vlhkost.

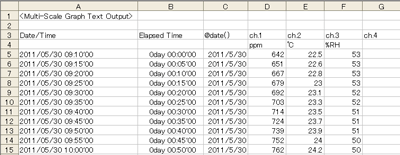

Úprava naměřených dat v běžných tabulkových kalkulátorech

Pomocí přiloženého programu můžete stažená data uložit v textovém formátu a zpracovat je dále pomocí běžných tabulkových kalkulátorů.


Přenos dat do PC přes USB rozhraní

Datalogger TR-76Ui připojíte přímo k počítaci pomocí kabelu USB.
Během připojení USB kabelem lze na počítači zobrazovat aktuální měřené hodnoty.

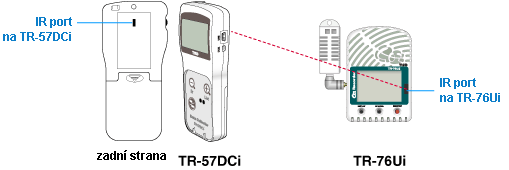

Snadný sběr dat na místě - nepotřebujete počítač

Pomocí kolektoru dat TR-57DCi (prodává se samostatně) je možné stáhnout a ověřit naměřené údaje přímo na místě.

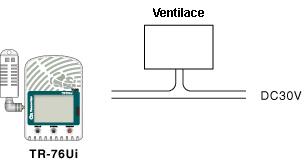

Výstupní kontakt pro funkci varování


Jakmile dojde k překročení nastavené horní nebo dolní meze, může se sepnout výstupní kontakt. Tato funkce může být použita ve spojení s externími zařízeními, jako jsou větrací zařízení, poplašné zařízení apod.

Pro připojení externího zařízení použijte prosím JST konektor PAP-04V-S.

Technické parametry
ProduktTR-76UiTR-76Ui-H
Čidlo teploty/vlhkosti (externí)THA-3001HHA-3151(s vyšší přesností)
TermistorPolymerní odporovýPlatinový odporovýElektrostatický kapacitní
KanálTeplotaVlhkostTeplotaVlhkost
Jednotka°C, °F%RH°C, °F%RH
Měřicí rozsah0 až 55°C10 až 95%RH-30 až 80°C0 až 99%RH
(Upozornění: Pracovní podmínky samotného dataloggeru TR-76Ui jsou 0 až 45°C, 90%RH a méně)
Přesnost±0,5°C±5%RH (při 25°C, 50%RH)±0,3°C (při 10 až 40°C)
±0,5°C (při ostatních teplotách)
±2,5%RH (při 25°C, 10 až 85%RH)
±4,0%RH (při 25°C, 0 až 10% nebo 85 až 99%RH)
Při teplotách jiných, než 25°C a ≥0°C, přidejte ±0,1%RH na stupeň rozdílu od 25°C.
Hystereze vlhkosti: ±1,5%RH a méně (*1)
Rozlišení měření0,1°C1%RH0,1°C0,1%RH
Doba odezvy (90%)Cca 7 min.Cca 7 min.Cca 20 s

CO2 senzor (interní)NDIR
KanálKoncentrace CO2
Jednotkappm
Rozsah měření0 až 9999 ppm
Přesnost±(50 ppm + 5 % z měřené hodnoty) (*2) (při 5000 ppm a méně)
Rozlišení1 ppm
Doba odezvy (90%)Cca 1 min.

Kapacita paměti8000 datových sad (jedna datová sada obsahuje měření koncentrace CO2, teploty a vlhkosti)
Interval měřeníVýběr jedné z 15 možností: 1, 2, 5, 10, 15, 20, 30 s nebo 1, 2, 5, 10, 15, 20, 30, 60 min.
Režim měřeníNekonecný (při zaplnění paměti se přepisují nejstarší hodnoty) nebo jednorázový (záznam se ukončí při zaplnění paměti)
Informace na displejiMěřené hodnoty, stav baterie, stav měření, režim měření, zaplnění paměti
Komunikační rozhraníUSB, sériové (RS-232C) (*3), infračervené (IrPHY 1.2 nízkoenergetické) (*4)
Doba přenosu datDoba stažení dat při plné paměti
- přes USB rozhraní: cca 45 s
- přes IR rozhraní: cca 60 až 80 s
Přípojka pro externí alarmVýstupní konektor: otevřený kolektor (napětí při stavu vypnuto: stejnosměrné ≤30V / proud při stavu sepnuto: ≤0,1A / odpor při stavu sepnuto: cca 15Ω)
Napájenínapájecí adaptér (AD-0638-C), 4 ks AA alkalická baterie (LR6)
Životnost baterieCca 2 dny (při provozu pouze na baterie bez napájecího adaptéru) (*5)
Rozměry96 x 66 x 46 mm (V x Š x H) (vyjma výčnelků a čidla)
Hmotnost214 g (včetne baterií, vyjma čidla)
Provozní podmínkyTeplota: 0 až 45°C, vlhkost do 90%RH (nekondenzující)

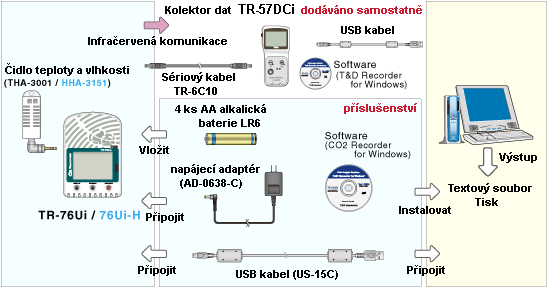

Součásti balení4 ks AA alkalická baterie (LR6)
napájecí adaptér (AD-0638-C)
USB kabel (US-15C)
teplotní/vlhkostní cidlo (THA-3001 nebo HHA-3151)
Software (CD-ROM)
Uživatelský manuál
  • *1: Při použití v prostředí, kde se teplota a vlhkost pohybují nad hodnotami 50°C 75%, 60°C 50%, 70°C 35% a 80°C 25%, se hystereze senzoru může měnit o hodnoty vetší než ±1,5%RH. Za určitých okolností může nějakou dobu trvat, než se čidlo vrátí do normálních specifikací.
  • *2: Udávaná hodnota je přesnost čidla CO2 v případe, že automatická kalibrace funguje normálně. Změny atmosférického tlaku přímo ovlivňují měření CO2, což může způsobovat chyby měření; snížení tlaku o 10hPa vede k relativnímu snížení hodnoty CO2 o 1,6%. V takovém prřpadě doporučujeme provedení "Korekce atmosférického tlaku" pomocí funkce v přiloženém programu
  • *3: Pokud potřebujete připojit zařízení k vlastnímu software, spojte se s místním zastoupením a ptejte se na specifikaci sériového komunikačního protokolu (pro sériovou komunikaci je potřebný sériový komunikační kabel TR-07C)
  • *4: Pokud chcete použít infračervenou komunikaci pro stahování dat, musíte mít kolektor dat TR-57DCi (dodáván samostatně).
  • *5: Životnost baterie záleží na teplotě okolního prostředí, četnosti měření, frekvenci komunikace a skutečné kapacitě baterií. Odhady jsou založeny na operacích se zcela novými bateriemi a nejsou v žádném případě zárukou na aktuální životnost vašich baterií. Životnost baterií může být zkrácena při použití dataloggeru v blízkosti zářivek.

Dostupnost: Skladem
Dokumentace:
Katalogové číslo: TR-76Ui
Záruka: 1 rok
cena bez DPH: 11.242 Kč
cena s DPH: 13.602,82 Kč
