Kolektor dat bezdrátový, kabelová LAN i WiFi - RTR500BW
Kolektor dat pro bezdrátový sběr dat z dataloggerů řady RTR500B i starší řady RTR-500. Připojitelný jak na kabelovou síť ethernet LAN, tak bezdrátově k WiFi.
Řada RTR500B vám umožňuje libovolně kombinovat celou řadu bezdrátových dataloggerů s různými kolektory dat tak, aby vyhovovaly vašim potřebám.
RTR500BW je kolektor dat určený pro použití s kabelovou nebo bezdrátovou sítí LAN. Shromažďuje data z okolních dataloggerů prostřednictvím bezdrátové komunikace a automaticky je odesílá přes síť LAN do bezplatné cloudové úložné služby „T&D WebStorage Service“, kde jsou k dispozici kdykoli a odkudkoli. Pokud dáváte přednost lokálnímu ukládání, je k dispozici také bezplatná aplikace pro Windows „T&D Data Server“. Navíc umožňuje odesílat data do vašeho vlastního serveru, do FTP serveru nebo aktivně stahovat data pomocí jiné aplikace, jako např. QiMonitor.
RTR500BW má také funkci monitorování varování, která v případě překročení nastavené mezní hodnoty, poškození sondy, chyby komunikace nebo slabé baterie odešle varovný e-mail prostřednictvím služby T&D WebStorage Service nebo T&D Data Server.
Zařízení RTR500BW lze kombinovat s jakýmkoli bezdrátovým datovým záznamníkem z řady RTR500B/RTR-500. Lze zaregistrovat až 50 záznamníků.
Registraci zařízení, nastavení záznamu a síťová nastavení lze provádět pomocí počítačového softwaru „RTR500BW for Windows“ nebo mobilní aplikace „T&D 500B Utility“.

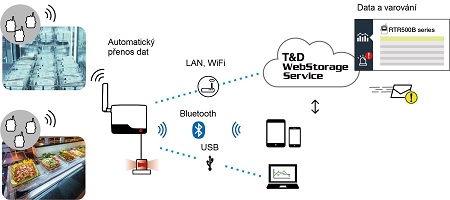

Automatický přenos dat přes ethernetovou síť
Kolektor dat RTR500BW využívá bezdrátovou komunikaci pro sběr dat z dataloggerů (vzdálených jednotek) a bezdrátovou nebo kabelovou síť LAN pro automatický přenos dat na server. Díky síťové konektivitě je možné vybudovat stabilní systém sběru dat, který není závislý na prostředí počítače.
Správa dat v cloudu
Naměřená data lze automaticky odesílat přes protokol HTTPS na bezplatný cloudový server „T&D WebStorage Service“. Tato služba usnadňuje sledování dat z libovolného webového prohlížeče na PC nebo mobilním zařízení, stejně jako sdílení dat na různých místech bez ohledu na vzdálenost.
Funkce monitorování varování
Pokud měření překročí nastavenou horní nebo dolní hranici, bude odeslána varovná zpráva až na čtyři e-mailové adresy uvedené v nastavení služby T&D WebStorage Service. Připojením bzučáku nebo signalizačního světla ke kontaktnímu výstupu můžete nastavit místní optický/akustický alarm.
Počáteční nastavení přes Bluetooth® nebo USB
Počáteční nastavení lze provést buď na mobilním zařízení pomocí Bluetooth, nebo na počítači pomocí USB.
Vzdálené nastavení
Pomocí web rozhraní cloudové aplikace "T&D WebStorage Service" je také možné vzdáleně provádět nastavení, jako např. název zařízení, interval záznamu, nastavení mezí varování, registrace dalších zařízení atd.
Prodloužení dosahu bezdrátové komunikace
Dosah bezdrátové komunikace mezi základnou a vzdálenou jednotkou je při přímé a nerušené viditelnosti přibližně 150 metrů (500 ft). Tento dosah lze rozšířit pomocí bezdrátového opakovače (RTR500BC).
Automatické nastavení bezdrátové trasy
Pro bezdrátovou komunikaci se automaticky vybere nejvhodnější trasa. Tato funkce usnadňuje a zjednodušuje instalaci i ve velkých budovách, které vyžadují více opakovačů.
Správa dat v lokální síti
Kde není možné použití cloudového serveru v Internetu, můžete nainstalovat bezplatný software „T&D Data Server“. Funkce, jako je ukládání přijatých zaznamenaných dat, monitorování a zobrazení grafů pomocí webového prohlížeče a odesílání varovných e-mailů, jsou tak k dispozici i v prostředích, kde nelze používat cloudovou službu.
Technické parametry| Parametr | Hodnota
|
|---|
| Kompatibilní zařízení | Remote Units: řada RTR500B (RTR501B, 502B, 503B, 505B, 507B) včetně L provedení
řada RTR-500 (RTR-501, 502, 503, 507S, 505, 574, 576) včetně L a S provedení (bez podpory Bluetooth)
opakovače: RTR500BC, RTR-500
|
|---|
| Max. počet registrací | Max. 50 dataloggerů
Max. 10 opakovačů
|
|---|
| Komunikační rozhraní | Bezdrátová komunikace na krátkou vzdálenost
Frekvenční rozsah: 869.7 až 870 MHz
Max. výkon: 5 mW
Přenosová vzdálenost: přibližně 150 metrů při přímé viditelnosti bez překážek
Kabelová LAN (konektor RJ45, 100 Base-TX/10 Base-T)
Bezdrátová LAN (IEEE 802.11 a/b/g/n, WEP (128bit) / WPA-PSK(TKIP) / WPA2-PSK (AES))
Bluetooth 4.2 (nízkoenergetické Bluetooth)
USB 2.0 (Mini-B konektor)
Optická komunikace (neveřejný protokol)
|
|---|
| Přenosová rychlost | Čas potřebný pro přenos dat (16000 hodnot)
Pomocí bezdrátové komunikace: cca 2 minuty
Plus dalších 30 s na každý opakovač (v závislosti na podmínkách se může prodloužit až na 120 s).
|
|---|
| Externí kontakt | Výstupní FotoMOS relé
Napětí pro stav Vypnuto: ≤50 VAC/VDC
Proud pro stav Sepnuto: ≤0.1 A
Odpor v sepnutém stavu: 35 Ω
|
|---|
| Komunikační protokoly | HTTP, HTTPS, FTP, SNTP, DHCP, DNS
|
|---|
| Napájení | Napájecí adaptér (AD-05C1)
PoE (IEEE 802.3af)
|
|---|
| Rozměry | V 83 mm x Š 102 mm x H 28 mm (bez antény)
Délka antény: 115 mm
|
|---|
| Hmotnost | cca 130 g
|
|---|
| Pracovní prostředí | Teplota: -10°C až 60 °C
Vlhkost: ≤90 %RV (bez kondenzace)
|
|---|
| Součásti balení | Anténa CSR-0011
kabel USB Mini-B US-15C
napájecí adaptér AD-05C1
Štítek s registračním kódem
Manuál
|
|---|
| Katalogové číslo: |
RTR500BW |
|
