Kolektor dat bezdrátový, mobilní síť G4 - RTR500BM
Kolektor dat pro bezdrátový sběr dat z dataloggerů řady RTR500B i starší řady RTR-500. Připojitelný přes USB. Přenos dat prostřednictvím mobilní sítě 4G.
Řada RTR-500/RTR500B vám umožňuje libovolně kombinovat celou řadu bezdrátových datalogerů s různými kolektory dat tak, aby vyhovovaly vašim potřebám.

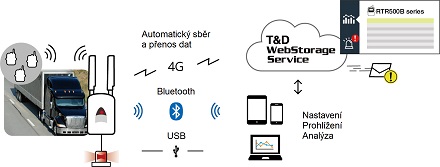

RTR500BM je kolektor dat s přenosem dat přes mobilní sítě 4G. Shromažďuje data z okolních datových záznamníků prostřednictvím bezdrátové rádiové komunikace a poté je automaticky odesílá přes mobilní síť 4G do bezplatné cloudové úložné služby „T&D WebStorage Service“, ke které máte přístup kdykoli a odkudkoli.
RTR500BM má také funkci sledování varování, která v případě překročení nastavené mezní hodnoty (nebo vzniku jiného poruchového stavu) odešle varovný e-mail prostřednictvím služby T&D WebStorage Service a/nebo pomocí SMS.
Je ideální pro situace, kdy nemáte k dispozici počítač ani LAN, například během přepravy, ve sklenících nebo na staveništích. Pokud máte k dispozici napájení, můžete bez obav shromažďovat a přenášet data.
Pro funkčnost je vyžadována SIM karta.
Kolektor dat RTR500BM lze kombinovat s jakýmkoli datovým záznamníkem z řady RTR-500/RTR500B. Současně lze zaregistrovat až 20 záznamníků. K nastavení mobilní komunikace použijte počítačový program „RTR500BM for Windows“ nebo mobilní aplikaci „T&D 500B Utility“.
Protože k přenosu dat využívá mobilní síť, stačí zajistit zdroj napájení a být v dosahu mobilního signálu, abyste mohli odesílat data do cloudové služby „T&D WebStorage Service“, která usnadňuje kontrolu dat, zobrazení grafů a kontrolu varování z vašeho PC, smartphonu nebo tabletu kdykoli a kdekoli.
V případě varování lze automaticky odeslat oznámení e-mailem ze služby T&D WebStorage Service a/nebo pomocí SMS. Připojením bzučáku nebo kontrolky ke kontaktnímu výstupu můžete také nastavit místní optický/akustický alarm.
Počáteční nastavení přes Bluetooth® nebo USB
Počáteční nastavení lze provést buď na mobilním zařízení pomocí Bluetooth, nebo na počítači pomocí USB.
Vzdálené nastavení
Pomocí mobilní aplikace je také možné provádět nastavení na dálku přes cloud, jako je název zařízení, interval záznamu, výstražné podmínky, registrace dalších zařízení atd.
Možnost rozšíření bezdrátové komunikace
Komunikační dosah mezi záznamníkem a základnou je přibližně 150 metrů (500 ft), ale lze jej snadno rozšířit přidáním opakovače.
Výběr napájení
RTR500BM vydrží v provozu přibližně 2 dny* (skutečná výdrž záleží na podmínkách a nastavení) pouze na 4 alkalické baterie typu AA. Pro delší používání použijte dodaný síťový adaptér nebo externí zdroj napájení (DC9-38V).
Různá varovná upozornění
Při detekci varovné situace lze odeslat upozornění e-mailem a/nebo SMS až 4 příjemcům. Příjemce e-mailů lze nastavit v „T&D WebStorage Service“ a příjemce SMS v softwaru „RTR500BM for Windows“.
Připojením bzučáku nebo kontrolky k výstupním svorkám zařízení RTR500BM můžete nastavit lokální akustický/optický alarm.
Registrace až 20 dataloggerů
Z jednoho zařízení RTR500BM je možné spravovat až 20 samostatných dataloggerů (vzdálených jednotek). Pro snadnou správu můžete vytvořit až 4 skupiny a do každé skupiny lze přidat až 5 opakovačů.
Správa dat v cloudu
Naměřená data lze odesílat přes protokol HTTPS na bezplatný cloudový server „T&D WebStorage Service“. Tato služba usnadňuje sledování dat z libovolného webového prohlížeče na PC nebo mobilním zařízení, stejně jako sdílení dat na různých místech bez ohledu na vzdálenost.
Technické parametry| Parametr | Hodnota
|
|---|
| Kompatibilní zařízení | Remote Units: řada RTR500B (RTR501B, 502B, 503B, 505B, 507B) včetně L provedení
řada RTR-500 (RTR-501, 502, 503, 507S, 505, 574, 576) včetně L a S provedení (bez podpory Bluetooth)
opakovače: RTR500BC, RTR-500
|
|---|
| Max. počet registrací | Dataloggerů: 20
Opakovačů: 5 jednotek x 4 skupiny
|
|---|
| Komunikační rozhraní | Bezdrátová komunikace na krátkou vzdálenost
Frekvenční rozsah: 869.7 až 870 MHz
Max. výkon: 5 mW
Přenosová vzdálenost: přibližně 150 metrů při přímé viditelnosti bez překážek
Bluetooth 4.2 (Bluetooth o nízké energii) pro nastavení
USB 2.0 (Mini-B konektor)
Optická komunikace (neveřejný protokol)
|
|---|
| Přenosová rychlost | Čas potřebný pro přenos dat (16000 hodnot)
Pomocí bezdrátové komunikace: cca 2 minuty
Plus dalších 30 s až 2 minuty na každý opakovač.
|
|---|
| Vstupní/výstupní svorky pro externí alarm | Vstupní svorka: pro beznapěťový kontakt
Vnitřní napájení: 3 V, 100 k?
Maximální vstupní napětí: 30 V
Výstupní svorka: Výstup opto-MOS relé
Napětí ve vypnutém stavu: AC/DC ≤50 V
Proud v zapnutém stavu: ≤0,1 A
Odpor v zapnutém stavu: 35 ?
Pro připojení je nutné objednat volitelný kabel AC0101.
|
|---|
| Komunikační protokoly | HTTP, HTTPS, FTP, SNTP, SMS, DNS
|
|---|
| Napájení | 4 ks alkalických baterií AA typu LR6
Síťový adaptér AD-05C1
Externí baterie (9–38 V DC) pomocí volitelného připojovacího adaptéru BC-0204
|
|---|
| Životnost baterie | přibližně 2 dny (pouze jeden datalogger, žádný opakovač, stahování všech dat jednou denně a odesílání aktuálních hodnot každých 10 minut). Doporučuje se použití externího napájení.
|
|---|
| Rozměry | V 96 mm x Š 66 mm x H 38,6 mm (bez antény)
Délka antén: 135 mm
|
|---|
| Hmotnost | cca 135 g
|
|---|
| Pracovní prostředí | Teplota: -10°C až 60 °C
Vlhkost: ≤90 %RV (bez kondenzace)
|
|---|
| Součásti balení | 2 x anténa CSR-0011
kabel USB Mini-B US-15C
napájecí adaptér AD-05C1
štítek s registračním kódem
Manuál
4 x alkalická baterie LR6 (AA)
|
|---|
| GPS rozhraní | Konektor: SMA zásuvka
Napájení: 3.3 V
Pro použití GPS funkcí musíte dokoupit kompatibilní GPS anténu.
|
|---|
| SIM karta | nano SIM karta, která podporuje 4G/LTE komunikaci (s minimální rychlostí of 200 Kbps). Pro odesílání SMS musí také podporovat odesílání SMS.
|
|---|
| Katalogové číslo: |
RTR500BM |
|
